Cronet CC -5428-G-G16 16GSFP全国产自主可控智能变电站网络交换机
支持16个1000M SFP扩展槽
产品安全、自主、可控，元器件国产化率100%
符合《Q/GDW 10429-2017 智能变电站网络交换机技术规范》要求
支持IEC61850 MMS建模管理
支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP协议
支持动态和静态链路聚合
支持IGMP Snooping和GMRP过滤组播封包
支持基于MAC 地址的端口锁定，防止非法入侵
支持SNMPv1/v2c/v3不同等级的网络管理协议
多种网管方式：Web、Snmp，Telnet，console
IP42防护等级，工业4级电磁兼容性设计
产品概述
产品参数
安装图示
订货信息
产品概述
Cronet CC -5428-G-G16 智能变电站网络交换机支持16个1000M SFP扩展槽，是专为满足现代智能变电站严苛环境和业务需求而设计的核心网络设备。该产品具备高可靠性、高国产化等特点，严格遵循《Q/GDW 10429-2017 智能变电站网络交换机技术规范》进行设计与制造，旨在实现变电站内网络设备的标准化、智能化和高可靠性，为电网的安全、稳定、高效运行提供坚实保障。
Cronet CC -5428-G-G16 提供丰富的网管功能，支持MR-ring快速环网，兼容STP/RSTP/MSTP生成树协议,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口状态管理、SNMP、NTP对时等。
核心功能与特点：
1．工业级高可靠设计：采用无风扇、自然散热设计，IP42防护等级，具备出色的电磁兼容性，可在-40℃至+70℃的宽温环境中长期稳定工作。
2．支持AC/DC220V或DC110V宽压范围的双路电源输入，当主用电源发生故障时，设备可无缝切换至备用电源，确保持续不间断运行，极大提升了交换机在电力系统中的可靠性和可用性。
3．电力规约深度优化：对GOOSE和SV等实时报文提供基于802.1p的高优先级QoS转发，并预设了默认优先级，确保关键数据低时延、不丢包。
4．具备组播流量控制和风暴抑制功能，有效避免数据风暴对变电站网络造成的冲击。
5．支持基于IEC 61850 (DL/T 860)标准的统一信息模型和MMS通信服务，可无缝融入变电站监控系统，实现状态监测、远程配置和故障诊断。
6．支持配置文件自动导入导出、日志记录、版本管理等功能，极大提升了运维便捷性。
7．内置MMS报文风暴防护等网络安全机制，保障电网安全稳定运行。
8．遵循“四统一”规范，具有统一的外观尺寸、面板布局、接口类型和指示灯定义，便于工程实施与替换。
Cronet CC -5428-G-G16 智能变电站网络交换机支持16个1000M SFP扩展槽，是专为满足现代智能变电站严苛环境和业务需求而设计的核心网络设备。该产品具备高可靠性、高国产化等特点，严格遵循《Q/GDW 10429-2017 智能变电站网络交换机技术规范》进行设计与制造，旨在实现变电站内网络设备的标准化、智能化和高可靠性，为电网的安全、稳定、高效运行提供坚实保障。
Cronet CC -5428-G-G16 提供丰富的网管功能，支持MR-ring快速环网，兼容STP/RSTP/MSTP生成树协议,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口状态管理、SNMP、NTP对时等。
核心功能与特点：
1．工业级高可靠设计：采用无风扇、自然散热设计，IP42防护等级，具备出色的电磁兼容性，可在-40℃至+70℃的宽温环境中长期稳定工作。
2．支持AC/DC220V或DC110V宽压范围的双路电源输入，当主用电源发生故障时，设备可无缝切换至备用电源，确保持续不间断运行，极大提升了交换机在电力系统中的可靠性和可用性。
3．电力规约深度优化：对GOOSE和SV等实时报文提供基于802.1p的高优先级QoS转发，并预设了默认优先级，确保关键数据低时延、不丢包。
4．具备组播流量控制和风暴抑制功能，有效避免数据风暴对变电站网络造成的冲击。
5．支持基于IEC 61850 (DL/T 860)标准的统一信息模型和MMS通信服务，可无缝融入变电站监控系统，实现状态监测、远程配置和故障诊断。
6．支持配置文件自动导入导出、日志记录、版本管理等功能，极大提升了运维便捷性。
7．内置MMS报文风暴防护等网络安全机制，保障电网安全稳定运行。
8．遵循“四统一”规范，具有统一的外观尺寸、面板布局、接口类型和指示灯定义，便于工程实施与替换。
产品参数
型号 | Cronet CC -5428-G-G16 | |
接口 | 电口数量 | / |
光口数量 | 16个1000M SFP扩展槽 | |
交换特性 | 背板带宽 | 56Gbps |
包转发速率 | 23.8Mpps | |
包缓存区 | 3Mbit | |
MAC地址表 | 支持8K个MAC地址 支持512个组播组 | |
巨型帧 | 支持 | |
软件特性 | 流量控制 | 支持 IEEE802.3x 流量控制（全双工） |
风暴抑制 | 可分别对广播、组播、未知单播速率抑制 | |
VLAN | 支持4096个VLAN | |
QoS | 支持对端口接收报文的速率和发送报文的速率进行限制 | |
ACL | 支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP(IPv4)地址、目的IP(IPv4)地址、TCP/UDP端口号的流分类 | |
端口聚合 | 支持手工聚合 | |
环网协议 | 支持MR-ring（自愈时间<20ms） | |
自愈环组网方式 | 支持多组自愈环 | |
组播 | 支持IGMP Snooping v1/v2 | |
DHCP | DHCP Client | |
可靠性 | 支持backuplink | |
对时服务 | 支持NTP Server | |
设备诊断 | 支持端口镜像 | |
IPv6 | 支持ND（Neighbor Discovery）,RD(Router Discovery) | |
网络安全 | 支持用户分级管理和口令保护 | |
管理与维护 | 支持 FTP/TFTP/WEB 升级,日志记录/配置文件下载与上传 支持IEC61850 MMS建模管理 支持CSD离线配置 | |
电源 | 输入电压 | AC/DC220V或DC110V，双电源冗余 |
接口类型 | 工业凤凰端子 | |
告警 | 支持失电告警功能 | |
保护 | 支持电源防反接保护/过载保护 | |
功耗 | 51.5W | |
指示灯 | 电源指示:电源1、电源2，接口灯指示：运行、告警 | |
机械结构 | 安装方式 | 1U机架式安装 |
散热方式 | 自然冷却，无风扇 | |
外形尺寸 | 宽×高×深：485.6mm×44mm×277.5mm | |
防护等级 | IP42 | |
重量 | 2.5kg | |
工作环境 | 工作温度 | -40℃～+70℃ |
存储温度 | -40℃～+85℃ | |
相对湿度 | 5％～95％无凝露 | |
质保 | MTBF | 350,000小时 |
质保期 | 5年 | |
EMC | EMI | CFR47,FCC Part 15B |
EMS | IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) | |
符合标准 | IEEE802.3：CSMA/CD | |
型号 | Cronet CC -5428-G-G16 | |
接口 | 电口数量 | / |
光口数量 | 16个1000M SFP扩展槽 | |
交换特性 | 背板带宽 | 56Gbps |
包转发速率 | 23.8Mpps | |
包缓存区 | 3Mbit | |
MAC地址表 | 支持8K个MAC地址 支持512个组播组 | |
巨型帧 | 支持 | |
软件特性 | 流量控制 | 支持 IEEE802.3x 流量控制（全双工） |
风暴抑制 | 可分别对广播、组播、未知单播速率抑制 | |
VLAN | 支持4096个VLAN | |
QoS | 支持对端口接收报文的速率和发送报文的速率进行限制 | |
ACL | 支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP(IPv4)地址、目的IP(IPv4)地址、TCP/UDP端口号的流分类 | |
端口聚合 | 支持手工聚合 | |
环网协议 | 支持MR-ring（自愈时间<20ms） | |
自愈环组网方式 | 支持多组自愈环 | |
组播 | 支持IGMP Snooping v1/v2 | |
DHCP | DHCP Client | |
可靠性 | 支持backuplink | |
对时服务 | 支持NTP Server | |
设备诊断 | 支持端口镜像 | |
IPv6 | 支持ND（Neighbor Discovery）,RD(Router Discovery) | |
网络安全 | 支持用户分级管理和口令保护 | |
管理与维护 | 支持 FTP/TFTP/WEB 升级,日志记录/配置文件下载与上传 支持IEC61850 MMS建模管理 支持CSD离线配置 | |
电源 | 输入电压 | AC/DC220V或DC110V，双电源冗余 |
接口类型 | 工业凤凰端子 | |
告警 | 支持失电告警功能 | |
保护 | 支持电源防反接保护/过载保护 | |
功耗 | 51.5W | |
指示灯 | 电源指示:电源1、电源2，接口灯指示：运行、告警 | |
机械结构 | 安装方式 | 1U机架式安装 |
散热方式 | 自然冷却，无风扇 | |
外形尺寸 | 宽×高×深：485.6mm×44mm×277.5mm | |
防护等级 | IP42 | |
重量 | 2.5kg | |
工作环境 | 工作温度 | -40℃～+70℃ |
存储温度 | -40℃～+85℃ | |
相对湿度 | 5％～95％无凝露 | |
质保 | MTBF | 350,000小时 |
质保期 | 5年 | |
EMC | EMI | CFR47,FCC Part 15B |
EMS | IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) | |
符合标准 | IEEE802.3：CSMA/CD | |

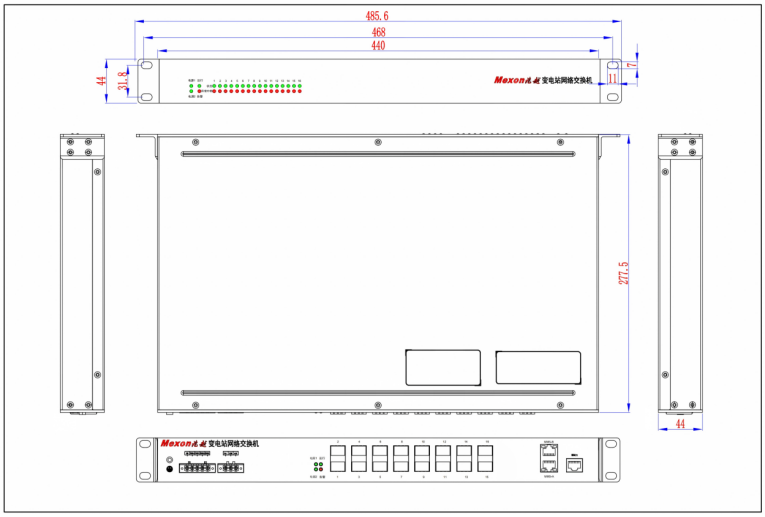

安装图示
订货信息
产品型号 | 规格参数 |
Cronet CC -5428-G-G16 | 16个1000M SFP 扩展槽，支持网管,支持IEC61850规约，输入电压：AC/DC220V或DC110V，双电源冗余 |
产品型号 | 规格参数 |
Cronet CC -5428-G-G16 | 16个1000M SFP 扩展槽，支持网管,支持IEC61850规约，输入电压：AC/DC220V或DC110V，双电源冗余 |
